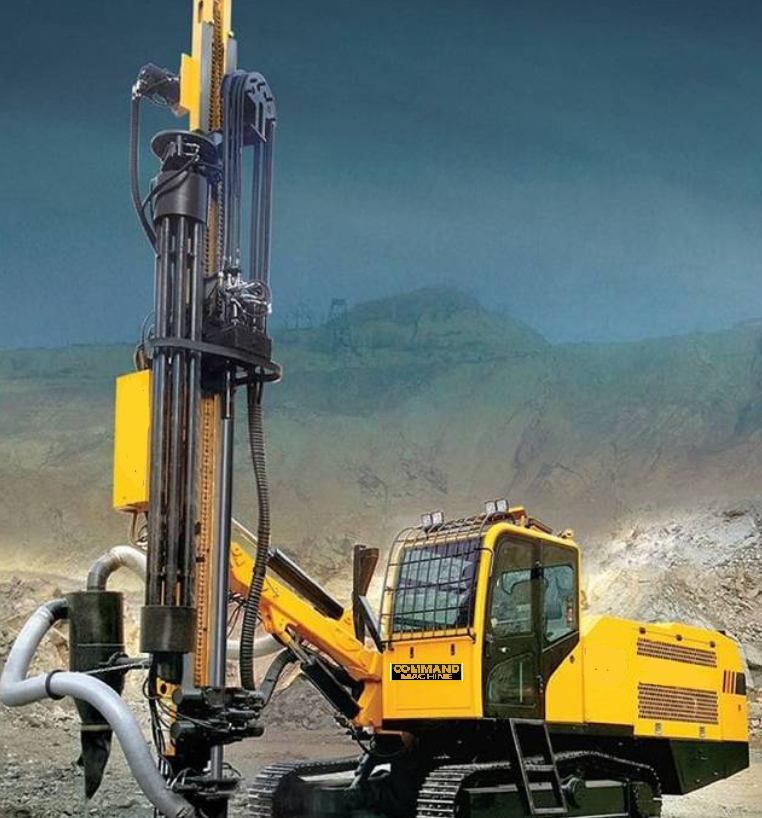

綜合概述

鉆井深度：40M
孔徑：311 MM
外形尺寸；9760mm×2700MM×3270MM
整機重量：16000KG

A.承載底盤

代號
Code

名稱

規格
Model

備注Remarks

A01

履帶底盤

行駛速度 5KM/H

B.鉆塔、二層底盤

代號

名稱

規格

參數

B01

鉆塔

伸縮式

鉆塔負荷:20 T
操作：兩根液壓起塔油         鉆塔高度：8.5M

B02

加減壓油缸

加壓力Pull down:120KN
提升力Pull up: 250KN

C.鉆機動力

代號


名稱

規格

參數

備注

C01

柴油機

鉆機專用柴油機

動力:132KW
型式：六缸、水冷、機械增壓
轉數:1500R/MIN

C02

柴油機監控儀

配套

通過柴油機傳感器，監控轉數、溫度等,

D.工具卷揚

代號


名稱Name

規格
Model

參數Parameter

備注Remarks

D01

卷揚

ZYJ1B

單繩拉力：1T

E.旋轉形式 液壓動力頭

代號


名稱

規格

參數

備注Remarks

E01

動力頭

扭矩：12500NM
轉數：0-150 RPM

F.其他零部件 Other Parts and Components

代號


名稱

規格

參數

備注Remarks

F02

泡沫泵


B-36EX1

流量：42L/MIN
壓力：4MPA
轉數：660R/MIN
提高鉆屑上反效率，為沖擊器降溫、潤滑

G.操作系統

代號

名稱

規格

參數

備注Remarks

G01

操縱

集成操作臺起放鉆塔、提升、下降、動力頭等儀表：鉆具重量表、系統壓力表等

H.空壓機

代號


名稱

規格

參數

備注s

H01

空壓機

CMK-1200

壓力：1.8MPA
風量：19m3/MIN
